Теоретические основы изучения стрелкового дела

Авторы-составители: А. И. Гармаш, А. Н. Садков, Д. Г. Кременецкий. — Волгоград: ВА МВД России Волгоградская академия МВД России, 2004

Издание рекомендовано преподавателям огневой подготовки, слушателям и курсантам, изучающим теоретические основы стрелкового дела, а также практическим работникам силовых структур и охранных агентств.

ВВЕДЕНИЕ

Издание рекомендовано преподавателям и инструкторам огневой подготовки для проведения занятий с курсантами и слушателями по изучению теоретических основ стрелкового оружия и при проведении стрельб; а также слушателям и курсантам, практическим работникам силовых структур и охранных агентств, изучающих огневую подготовку.

В издании рассматриваются различные вопросы, такие как:

  • меры безопасности при обращении с оружием и боеприпасами;
  • основы стрельб из стрелкового оружия;
  • учет, хранение и сбережение оружия и боеприпасов;
  • организация и проведение стрельб;
  • психологическая подготовка стрелка;
  • материальная часть стрелкового оружия, гранатометов и гранат;
  • чистка и смазка стрелкового оружия и гранатометов,
  • проверка боя и приведение оружия к нормальному бою;
  • специальное вооружение.

Знание теоретических основ стрелкового дела поможет успешно овладевать практическими навыками обращения с оружием и повысить уверенность в своих действиях при обращении с различными видами вооружения.

С ЧЕГО НАЧАТЬ ОБУЧЕНИЕ

Было бы целесообразным начинать обучение с внимательного изучения мер безопасности при обращении с различным видом вооружения и боеприпасами. Так как данные правила были написаны не случайно, а явились следствием полученных травм, а возможно и гибели людей, в чьих руках находилось оружие или людей с оружием, от неосторожных действий которых, пострадали другие.

ОБЩИЕ ПРАВИЛАДЛЯ ЛЮБОГО ВИДА ОГНЕСТРЕЛЬНОГО ОРУЖИЯ

  1. Взял оружие — проверь, не заряжено ли оно.
  2. При обращении с оружием не направляй ствол в сторону людей, не целься в другого и не допускай, чтобы целились в тебя.
  3. Любое оружие считай заряженным до тех пор, пока сам не проверишь и не разрядишь.
  4. Разрядил оружие — обращайся с ним как с заряженным.
  5. При взводе курка (при отводе затвора назад) ствол оружия направляй только к цели или вверх.
  6. Во всех случаях не накладывай палец на спусковой крючок до тех пор, пока не будет необходимости в открытии огня.
  7. Перед учебной стрельбой, выходом на службу насухо протри канал ствола, проверь, нет ли в стволе посторонних предметов, убедись в исправности оружия и снаряжения к нему.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С ОГНЕСТРЕЛЬНЫМ ОРУЖИЕМ И БОЕПРИПАСАМИ

Основные правила мер безопасности:

Безопасность при стрельбе обеспечивается точным соблюдением требований нормативных документов, правильной организацией стрельб, высокой дисциплинированностью обучающихся.

Каждый должен знать и беспрекословно соблюдать установленные меры безопасности при обращении с оружием и боеприпасами.

Безопасность при проведении стрельб обеспечивается: четким и грамотным руководством проводимых мероприятий; исправностью оружия, имитационных средств, пулеприемников и противопожарного оборудования, а также средствами усиления речи и подачи команд.

Границы стрельбища открытого типа обозначаются на местности надписями: "Стрельбище", "Стой, стреляют", "Проход и проезд запрещен", которые устанавливаются в пределах хорошей видимости, а также в местах пересечения троп и дорог, ведущих на территорию стрельбища. При необходимости границы стрельбища (тира) могут окапываться траншеями. Все дороги и пешеходные тропы перекрываются шлагбаумами или другими заграждениями. Кроме того, в ближайших к стрельбищу (тиру) населенных пунктах вывешиваются объявления на русском и местном (национальном) языках о запрещении входить, въезжать на территорию стрельбища (тира) во время стрельбы.

Посторонние лица не должны бесконтрольно проникать в зоны организации и проведения стрельб.

Разрешение на открытие огня дает только руководитель стрельб или его помощник. Вести огонь разрешается по командам "Огонь" или "Вперед". Стрельба прекращается по командам "Стой", "Стой, прекратить огонь" или "Отбой".

При стрельбе в противошумных наушниках запрещается одевать, поправлять и снимать их с оружием в руках.

При выполнении специальных упражнений, связанных с поворотами, разворотами, кувырками, прыжками, оружие должно быть поставлено на предохранитель до момента открытия огня.

При передвижениях в ходе выполнения упражнений, при производстве действий с оружием, а также в паузах между выстрелами при стрельбе из пистолета в неограниченное время оружие должно быть направлено вперед и вверх.

Ведение огня всеми стреляющими должно немедленно прекращаться самостоятельно или по команде руководителя стрельб в следующих случаях:

  • появления людей, машин или животных на мишенном поле, а также низко летящих летательных аппаратов над районом стрельбы;
  • поднятия белого флага (фонаря) на командном пункте или блиндаже (укрытии);
  • возникновения пожара от стрельбы.

Запрещается:

  • расчехлять оружие или извлекать его из кобуры без разрешения руководителя стрельб;
  • направлять оружие независимо от того, заряжено оно или нет, в сторону, где находятся люди, или в направление их возможного появления;
  • заряжать оружие боевыми или холостыми патронами без команды руководителя стрельб;
  • открывать и вести огонь без команды руководителя стрельб, из неисправного оружия, в опасных направлениях, при поднятом белом флаге (фонаре) на командном пункте стрельбища (тира);
  • оставлять заряженное оружие на огневом рубеже или где бы то ни было, а также передавать его другим лицам.

Меры безопасности при стрельбе из боевого ручного стрелкового оружия:

  • При стрельбе с двух рук из оружия со свободным ходом затвора хват должен быть таким, чтобы затвор не травмировал руки.
  • При стрельбе из короткоствольного оружия типа пистолетов-пулеметов "Кедр", "Кипарис", "Клин", ПП-90 и ПП-93 нельзя удерживать его за ствол вблизи дульной части и за корпус, где имеются подвижные детали.
  • Если по каким-либо причинам патрон оказался выброшенным из патронника, то стрельбу следует продолжать до израсходования всех патронов, а затем, подняв патрон, зарядить им оружие.
  • Запрещается использовать боеприпасы, если: на гильзе имеются ржавчина, помятости или зеленый налет; пуля шатается в дульце гильзы; капсюль выступает выше поверхности дна гильзы.

МЕРЫ БЕЗОПАСНОСТИ ПРИ НЕСЕНИИ СЛУЖБЫ С ОРУЖИЕМ:

  • оружие выдается сотруднику лично под его ответственность;
  • оно может быть передано другому лицу только по приказанию стар-шего наряда или в случаях, специально оговоренных предписаниями нормативных актов;
  • во время несения службы по охране общественного порядка, объектов оружие не передается никому;
  • в процессе конвоирования задержанных и заключенных под стражу лиц, на время осмотра камер, специального автомобиля, других транспортных средств и помещений, где содержатся конвоируемые или производится их размещение, оружие сдается начальнику конвоя (старшему конвоиру). Передающий оружие должен предупредить, что оно заряжено (разряжено);
  • принимающий оружие должен лично убедиться, что оно поставлено на предохранитель;
  • оружие ни под каким предлогом не может быть передано гражданам;
  • пистолет носится в кобуре, ношение пистолета в карманах брюк категорически запрещается;
  • перед конвоированием задержанных, особо опасных преступников, пешим порядком, а также при несении конвойной службы в судах кобура пистолета должна быть расстегнута и передвинута на поясном ремне в сторону, противоположную от охраняемого;
  • во время несения службы запрещается: разбирать оружие, без надобности снимать с предохранителя, отводить затвор, досылать патрон в патронник, отделять магазин и вынимать из него патроны.

МЕРЫ БЕЗОПАСНОСТИ ПРИ ОБРАЩЕНИИ С ГРАНАТАМИ

Общие правила

  1. Перед укладкой в гранатную сумку и перед заряжанием гранаты и за-палы осматриваются. При осмотре обращать внимание на то, чтобы корпус гранаты не имел глубоких вмятин и проржавления; трубка для запала не была засоренной и не имела сквозных повреждений; запал был чистым и не имел проржавления и помятостей; концы предохранительной чеки были разведены и не имели трещин на изгибах.
  2. Запалы с трещинами или с зеленым налетом к применению непригодны.
  3. Оберегать гранаты и запалы от сильных толчков, ударов, огня, грязи и сырости. Если они были загрязнены или подмочены, при первой возможности гранаты тщательно обтереть и просушить на солнце или в теплом помещении, но не около огня. Просушивать гранаты обязательно под наблюдением.
  4. Гранаты, хранящиеся длительное время в гранатных сумках, должны периодически осматриваться. Неисправные гранаты и запалы сдаются на склад для уничтожения.
  5. Заряжать гранату (вставлять запал) разрешается только перед ее метанием.
  6. Боевые гранаты выдавать только обученным обращению с ними.
  7. Разбирать боевые гранаты и устранять в них неисправности, переносить гранаты вне сумок (подвешенными за кольцо предохранительной чеки), а также трогать неразорвавшиеся гранаты запрещается.
  8. Для изучения устройства гранат, приемов и правил метания их необходимо пользоваться учебными, учебно-имитационными гранатами и плакатами.

К метанию боевых гранат допускаются обучаемые, успешно выполнив-шие упражнения по метанию учебных и учебно-имитационных гранат.

При обучении метанию гранат:

1) обучаемые должны быть в стальных шлемах;

2) перед заряжанием осмотреть гранаты и запалы; в случае обнаружения неисправностей доложить командиру;

3) метание осколочной оборонительной и противотанковой гранат производить из окопа или из-за укрытия, не пробиваемого осколками, под руководством офицера;

4) при метании одним обучаемым нескольких гранат каждую последующую гранату бросать по истечении не менее 5 с после взрыва предыдущей;

5) если граната не была брошена (предохранительная чека не вынималась), разряжание ее производить только по команде и под непосредственным наблюдением командира;

6) вести учет неразорвавшихся гранат и отмечать места их падения красными флажками; по окончании метания неразорвавшиеся гранаты уничтожить подрывом на месте падения согласно правилам, изложенным в Руководстве по хранению и сбережению артиллерийского вооружения и боеприпасов в войсках; подрыв гранат (запалов) организует командир части;

7) район метания ручных гранат оцеплять в радиусе не менее 300 м;

8) личный состав, не занятый метанием гранат, отводить в укрытие или на безопасное удаление от огневого рубежа (не ближе 350 м);

9) исходное положение для метания гранат обозначать белыми флажка-ми, огневой рубеж — красными;

10) пункт выдачи гранат и запалов оборудовать в укрытии не ближе 25 м от исходного положения.

ОСНОВЫ СТРЕЛЬБ ИЗ СТРЕЛКОВОГО ОРУЖИЯ


СВЕДЕНИЯ ИЗ ВНУТРЕННЕЙ БАЛЛИСТИКИ

Внутренняя баллистика — это наука, занимающаяся изучением процессов, которые происходят при выстреле, и в особенности при движении пули (гранаты) по каналу ствола.

Выстрелом называется выбрасывание пули (гранаты) из канала ствола оружия энергией газов, образующихся при сгорании порохового заряда.

Явление выстрела и его периоды

При выстреле из стрелкового оружия происходят следующие явления. От удара бойка по капсюлю боевого патрона, досланного в патронник, взрывается ударный состав капсюля и образуется пламя, которое через затравочное отверстие в дне гильзы проникает к пороховому заряду и воспламеняет его. При сгорании порохового (боевого) заряда образуется большое количество сильно нагретых газов, создающих в канале ствола высокое давление, которое действует на дно пули, дно и стенки гильзы, а также на стенки ствола и затвор.

В результате давления газов на дно пули она сдвигается с места и врезается в нарезы; вращаясь по ним, продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается наружу по направлению оси канала ствола. Давление газов на дно гильзы вызывает движение оружия (ствола) назад. От давления газов на стенки гильзы и ствола происходит их растяжение (упругая деформация), и гильза, плотно прижимаясь к патроннику, препятствует прорыву пороховых газов в сторону затвора. Одновременно при выстреле возникает колебательное движение (вибрация) ствола и происходит его нагревание. Раскаленные газы и частицы несгоревшего пороха, истекающие из канала ствола вслед за пулей, при встрече с воздухом порождают пламя и ударную волну, которая является источником звука при выстреле.

В момент выстрела из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола (например, автомат и пулеметы Калашникова, снайперская винтовка Драгунова), часть пороховых газов после прохождения пулей газоотводного отверстия устремляется через него в газовую камеру, ударяет в поршень и отбрасывает поршень с затворной рамой (толкатель с затвором) назад. При этом происходит отпирание затвора, сжимается возвратная (возвратно-боевая) пружина, а затвор извлекает из патронника гильзу. При движении затворной рамы вперед под действием сжатой пружины затвор досылает очередной патрон в патрон-ник и вновь запирает канал ствола.

При выстреле из пистолета Макарова, автоматического пистолета Стечкина давление газов через дно гильзы передается на затвор и вызывает движение затвора с гильзой назад. Отходя назад, затвор сжимает возвратно-боевую пружину, затем под действием энергии сжатой пружины он возвращается вперед и досылает очередной патрон в патронник, т. е. для автоматического перезаряжания оружия используется энергия отдачи.

При сгорании порохового заряда примерно 25-35% выделяемой энергии затрачивается на сообщение пуле поступательного движения (основная работа); 15-25 % энергии — на совершение второстепенных работ (врезание и преодоление трения пули при движении по каналу ствола; нагревание стенок ствола, гильзы и пули; перемещение подвижных частей оружия, газообразной и несгоревшей частей пороха); около 40% энергии не используется и теряется после вылета пули из канала ствола.

Выстрел происходит в очень короткий промежуток времени (0,001-0,06 с). При этом следует выделить у него четыре периода: предварительный; первый, или основной; второй; третий, или период последействия газов (рис. 1).

Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола. В течение этого периода в канале ствола создается давление газов, необходимое для того, чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки при движении по стволу. Это давление называется давлением форсирования и достигает 250-500 кг/см2. Горение порохового заряда в этот период происходит в постоянном объеме, оболочка врезается в нарезы мгновенно, а движение пули начинается сразу же при наступлении в канале ствола давления форсирования.

Первый, или основной, период длится от начала движения пули до момента полного сгорания порохового заряда. В этот период горение порохового заряда происходит в быстро изменяющемся объеме. В начале периода, когда скорость движения пули по каналу ствола еще невелика, количество газов растет быстрее, чем объем запульного пространства (пространство между дном пули и дном гильзы), давление газов быстро повышается и достигает наибольшей величины (например, у стрелкового оружия под патрон обр. 1943 г. — 2800 кг/см2, а под винтовочный патрон — 2900 кг/см2). Это давление называется максимальным давлением. Оно создается у стрелкового оружия при прохождении пулей 4-6 см пути. Затем, вследствие быстрого увеличения скорости движения пули, объем запульного пространства увеличивается быстрее притока новых газов, и давление начинает падать, к концу периода оно равно примерно 2/3 максимального давления. Скорость движения пули постоянно возрастает и к концу периода достигает примерно 3/4 начальной скорости. Пороховой заряд полностью сгорает незадолго до того, как пуля вылетит из канала ствола.

Второй период длится от момента полного сгорания порохового заряда до вылета пули из канала ствола. С началом этого периода приток пороховых газов прекращается, однако сильно сжатые и нагретые газы расширяются и, оказывая давление на пулю, увеличивают скорость ее движения. Спад давления во втором периоде происходит довольно быстро и у дульного среза — дульное давление — составляет у различных образцов оружия 300-900 кг/см2. Скорость пули в момент вылета ее из канала ствола (дульная скорость) несколько меньше начальной скорости.

У некоторых видов стрелкового оружия, особенно короткоствольных (например, пистолет Макарова), второй период отсутствует, так как полного сгорания порохового заряда к моменту вылета пули из канала ствола фактически не происходит.

Третий период, или период последействия газов, длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю. В течение этого периода пороховые газы, истекающие из канала ствола со скоростью 1200-2000 м/с, продолжают воздействовать на пулю и сообщают ей дополнительную скорость. Наибольшей (максимальной) скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола. Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули уравновешивается сопротивлением воздуха.

Начальная скорость пули

Начальной скоростью (V0) называется скорость движения пули у дульного среза ствола.

За начальную скорость принимается условная скорость, которая несколько больше дульной и меньше максимальной. Она определяется опытным путем с последующими расчетами. Величина начальной скорости полета пули указывается в боевых характеристиках оружия.

Начальная скорость является одной из важнейших характеристик боевых свойств оружия. При увеличении начальной скорости увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет.

Величина начальной скорости полета пули зависит от длины ствола; веса пули; веса, температуры и влажности порохового заряда, формы и размеров зерен пороха и плотности заряжания. Чем длиннее ствол, тем большее время на пулю действуют пороховые газы и тем больше начальная скорость. При постоянной длине ствола и постоянном весе порохового заряда начальная скорость тем больше, чем меньше вес пули.

Изменение веса порохового заряда приводит к изменению количества пороховых газов, а следовательно, и к изменению величины максимального давления в канале ствола и начальной скорости пули. Чем больше вес порохового заряда, тем больше максимальное давление и начальная скорость пули.

Длина ствола и вес порохового заряда увеличиваются при конструировании оружия до наиболее рациональных размеров.

С повышением температуры порохового заряда увеличивается скорость горения пороха, а поэтому увеличиваются максимальное давление и начальная скорость. При понижении температуры заряда начальная скорость уменьшается. Увеличение (уменьшение) начальной скорости вызывает увеличение (уменьшение) дальности полета пули. В связи с этим необходимо учитывать поправки дальности на температуру воздуха и заряда (температура заряда примерно равна температуре воздуха).

С повышением влажности порохового заряда уменьшается скорость его горения и начальная скорость пули.

Отдача оружия и угол вылета

Отдачей называется движение оружия (ствола) назад во время выстрела. Отдача ощущается в виде толчка в плечо, руку или грунт.

Действие отдачи оружия характеризуется величиной скорости и энергии, которой оно обладает при движении назад.

Скорость отдачи оружия примерно во столько раз меньше начальной скорости пули, во сколько раз пуля легче оружия.

Энергия отдачи у ручного стрелкового оружия обычно не превышает 2 кгм и воспринимается стреляющим безболезненно.

При стрельбе из автоматического оружия, устройство которого основано на принципе использования энергии отдачи, часть ее расходуется на сообщение движения подвижным частям и на перезаряжание оружия. По-этому энергия отдачи при выстреле из такого оружия меньше, чем при стрельбе из неавтоматического оружия или из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола.

Сила давления пороховых газов (сила отдачи) и сила сопротивления от-даче (упор приклада, рукоятки, центр тяжести оружия и т. д.) расположены не на одной прямой и направлены в противоположные стороны. Они образуют пару сил, под действием которой дульная часть ствола оружия отклоняется кверху. Величина отклонения дульной части ствола данного оружия тем больше, чем больше плечо этой пары сил (рис. 2).

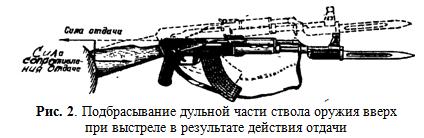

Кроме того, при выстреле ствол оружия, совершая колебательные движения, вибрирует. В результате вибрации дульная часть ствола в момент вылета пули может также отклониться от первоначального положения в любую сторону (вверх, вниз, вправо, влево).

У автоматического оружия, имеющего газоотводное отверстие в стволе, в результате давления газов на переднюю стенку газовой камеры дульная часть ствола оружия при выстреле несколько отклоняется в сторону, противоположную расположению газоотводного отверстия.

Сочетание влияния вибрации ствола, отдачи оружия и других при-чин приводит к образованию угла между направлением оси канала ствола до выстрела и ее направлением в момент вылета пули из канала ствола; этот угол называется углом вылета (Т). Угол вылета считается положительным, когда ось канала ствола в момент вылета пули выше ее положения до выстрела, и отрицательным, когда она ниже. Величина угла вылета указывается в таблицах стрельбы.

Влияние угла вылета на стрельбу у каждого экземпляра оружия устраняется при приведении его к нормальному бою. Однако при нарушении правил прикладки оружия, использования упора, а также правил ухода за оружием и его сбережения величина угла вылета и бой оружия изменяются. С целью уменьшения вредного влияния отдачи на результаты стрельбы в некоторых образцах стрелкового оружия (например, автомат Калашникова) применяются специальные устройства-компенсаторы. Истекающие из канала ствола газы, ударяясь о стенки компенсатора, несколько опускают дульную часть ствола влево и вниз.

Действие пороховых газов на ствол и меры по его сбережению

В процессе стрельбы ствол подвергается износу. Его причины можно разбить на три основные группы — химического, механического и термического характера.

В результате причин химического характера в канале ствола образуется нагар, который оказывает большое влияние на износ канала ствола.

Примечание. Нагар состоит из растворимых и нерастворимых веществ. Растворимые вещества представляют собой соли, образующиеся при взрыве ударного состава капсюля (в основном — хлористый калий). Нерастворимыми веществами нагара являются: зола, образовавшаяся при сгорании порохового заряда; томпак, сорванный с оболочки пули; медь, латунь, оплавленные из гильзы; свинец, выплавленный из дна пули; железо, оплавленное из ствола и сорванное с пули, и т. п. Растворимые соли, впитывая влагу из воздуха, образуют раствор, вызывающий ржавление. Нерастворимые вещества в присутствии солей усиливают ржавление.

Если после стрельбы не удалить весь пороховой нагар, то канал ствола в течение короткого времени в местах скола хрома покроется ржавчиной, после удаления которой остаются следы. При повторении таких случаев степень поражения ствола будет повышаться и может дойти до появления раковин, т. е. значительных углублений в стенках канала ствола. Немедленная чистка и смазка канала ствола после стрельбы предохраняют его от поражения ржавчиной.

Причины механического характера — удары и трение пули о нарезы, неправильная чистка (чистка ствола без применения дульной накладки или чистка с казенной части без вставленной о патронник гильзы с просверлен-ным в ее дне отверстием) и т. п. — приводят к стиранию полей нарезов или округлению углов полей нарезов, особенно их левой грани, выкрашиванию и сколу хрома в местах сетки разгара.

Причинами термического характера являются — высокая температура пороховых газов, периодическое расширение канала ствола и возвращение его в первоначальное состояние. Эти процессы приводят к образованию сетки разгара и оплавлению поверхностей стенок канала ствола в мес-тах скола хрома, его расширению, вследствие чего увеличивается прорыв пороховых газов между пулей и стенками канала ствола, уменьшается начальная скорость пули и увеличивается разброс пуль.

Для увеличения срока пригодности ствола к стрельбе необходимо соблюдать установленные правила чистки и осмотра оружия и боеприпасов, принимать меры к уменьшению нагрева ствола во время стрельбы.

Прочностью ствола называется способность его стенок выдерживать определенное давление пороховых газов в канале ствола. Так как давление газов в канале ствола при выстреле не одинаково на всем его протяжении, стенки ствола делаются разной толщины — толще в казенной части и тоньше к дульной, чтобы они могли выдержать давление, в 1,3-1,5 раза превышающее наибольшее.

Если давление газов почему-либо превысит величину, на которую рассчитана прочность ствола, то может произойти раздутие или разрыв ствола. Оно также может произойти от попадания в ствол посторонних предметов (пакля, ветошь, песок). При движении по каналу ствола пуля, встретив посторонний предмет, замедляет движение, а так как горение порохового заряда продолжается и приток газов интенсивно увеличивается, в месте замедления движения пули создается повышенное давление, которое при увеличении значения, на которое рассчитана прочность ствола, приводит к раздутию или разрыву ствола.

Чтобы этого не допустить, следует всегда оберегать канал ствола от попадания в него посторонних предметов, а перед стрельбой обязательно осмотреть и, если необходимо, вычистить его.

При длительной эксплуатации оружия, а также при недостаточно тщательной подготовке его к стрельбе может образоваться увеличенный зазор между затвором и стволом, который позволяет при выстреле двигаться гильзе назад. Но так как стенки гильзы под давлением газов плотно прижаты к патроннику и сила трения препятствует движению гильзы, она растягивается и, если зазор велик, рвется. Происходит так называемый поперечный разрыв гильзы.

Для того чтобы избежать этого, необходимо при подготовке оружия к стрельбе проверить величину зазора (у оружия, имеющего регуляторы зазора), содержать патронник в чистоте и не применять для стрельбы загрязненные патроны.

Живучестью ствола называется способность ствола выдержать определенное количество выстрелов, после которого он изнашивается и теряет свои качества (значительно увеличивается разброс пуль, уменьшается начальная скорость и устойчивость полета пуль). Живучесть хромированных стволов стрелкового оружия достигает 20-30 тыс. выстрелов.

Увеличение живучести ствола достигается правильным уходом за ору-жием и соблюдением режима огня.

Режимом огня называется наибольшее количество выстрелов, которое может быть произведено за определенный промежуток времени без ущерба для материальной части оружия, безопасности и без ухудшения результатов стрельбы. Каждый вид оружия имеет свой режим огня. В целях его соблюдения необходимо производить смену ствола или охлаждение через определенное количество выстрелов.

Несоблюдение режима огня приводит к чрезмерному нагреву ствола и, следовательно, к преждевременному его износу, а также к резкому снижению результатов стрельбы.

СВЕДЕНИЯ ИЗ ВНЕШНЕЙ БАЛЛИСТИКИ

Внешняя баллистика — это наука, изучающая движение пули (гранаты) после прекращения действия на нее пороховых газов. Вылетев из канала ствола под действием пороховых газов, пуля (граната) движется по инерции. Граната, имеющая реактивный двигатель, движется по инерции после истечения газов из реактивного двигателя.

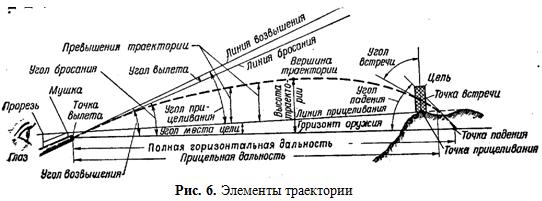

Траектория и ее элементы

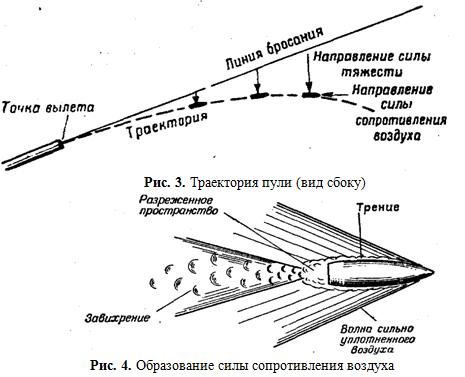

Траекторией называется кривая линия, описываемая центром тяжести пули (гранаты) в полете (рис. 3).

Пуля (граната) при полете в воздухе подвергается действию двух сил: силы тяжести и силы сопротивления воздуха. Сила тяжести (рис. 5) заставляет пулю (гранату) постепенно понижаться, а сила сопротивления воздуха непрерывно замедляет движение пули (гранаты) и стремится опрокинуть ее. В результате действия этих сил скорость полета пули (гранаты) постепенно уменьшается, а ее траектория представляет собой по форме неравномерно изогнутую кривую линию.

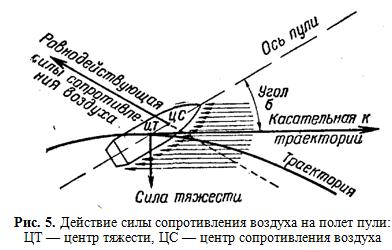

Сила сопротивления воздуха вызывается тремя основными причинами (рис. 4): трением воздуха, образованием завихрений и баллистической волны.




Форма траектории и ее практическое значение

Форма траектории зависит от величины угла возвышения. С увеличением угла возвышения высота траектории и полная горизонтальная дальность полета пули (гранаты) увеличиваются, но это происходит до известного предела. За этим пределом высота траектории продолжает увеличиваться, а полная горизонтальная дальность начинает уменьшаться (рис. 6).

Угол возвышения, при котором полная горизонтальная дальность полета пули (гранаты) становится наибольшей, называется углом наибольшей дальности. Величина угла наибольшей дальности для пуль различных видов оружия составляет скола 35°.

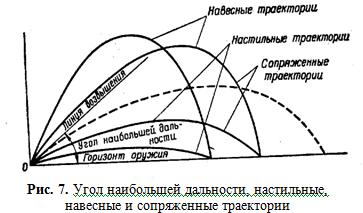

Траектории (рис. 7), получаемые при углах возвышения, меньших угла наибольшей дальности, называются настильными. Траектории, получаемые при углах возвышения, больших угла наибольшей дальности, называются навесными.

При стрельбе из одного и того же оружия (при одинаковых начальных скоростях) можно получить две траектории с одинаковой горизонтальной дальностью: настильную и навесную. Траектории, имеющие одинаковую горизонтальную дальность при разных углах возвышения, называются сопряженными.

При стрельбе из стрелкового оружия и гранатометов используются только настильные траектории. Чем настильнее траектория, тем на большем протяжении местности цель может быть поражена с одной установкой при-цела (тем меньшее влияние на результаты стрельбы оказывают ошибки в определении установки прицела). В этом заключается практическое значение настильной траектории.

Настильность траектории характеризуется наибольшим ее превышением над линией прицеливания. При данной дальности траектория тем более настильна, чем меньше она поднимается над линией прицеливания. Кроме того, о настильности траектории можно судить по величине угла падения. Траектория тем более настильна, чем меньше угол падения.

Настильность траектории влияет на величину дальности прямого выстрела, поражаемого, прикрытого и мертвого пространства.

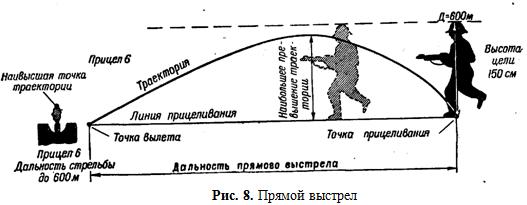

Выстрел, при котором траектория не поднимается над линией прицеливания выше цели на всем своем протяжении, называется прямым выстрелом (рис. 8).

В пределах дальности прямого выстрела в напряженные моменты боя стрельба может вестись без перестановки прицела, при этом точка прицеливания по высоте, как правило, выбирается на нижнем краю цели.

Дальность прямого выстрела зависит от высоты цели и настильности траектории. Чем выше цель и настильнее траектория, тем больше дальность прямого выстрела и тем на большем протяжении местности цель может быть поражена с одной установкой прицела.

Дальность прямого выстрела можно определить по таблицам путем сравнения высоты цели с величинами наибольшего превышения траектории над линией прицеливания или с высотой траектории.

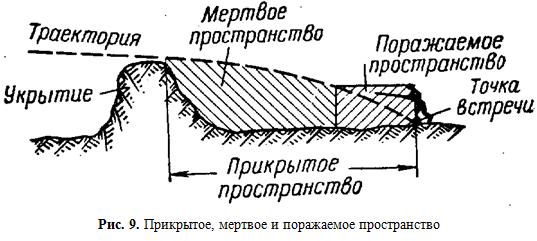

Пространство за укрытием, не пробиваемым пулей, от его гребня до точки встречи называется прикрытым пространством (рис. 9). Прикрытое пространство будет тем больше, чем больше высота укрытия и настильнее траектория.

Часть прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (непоражаемым) пространством. Мертвое пространство будет тем больше, чем больше высота укрытия, меньше высота цели и настильнее траектория. Другую часть при-крытого пространства, на которой цель может быть поражена, составляет поражаемое пространство.

Влияние условий стрельбы на полет пули (гранаты)

Табличные данные траектории соответствуют нормальным условиям стрельбы.

За нормальные (табличные) условия приняты следующие:

а) Метеорологические условия:

— атмосферное (барометрическое) давление на горизонте оружия 750 мм рт. ст.;

— температура воздуха на горизонте оружия +15°С;

— относительная влажность воздуха 50% (относительной влажностью называется отношение количества водяных паров, содержащихся в воздухе, к наибольшему количеству водяных паров, которое может содержаться в воздухе при данной температуре);

— ветер отсутствует (атмосфера неподвижна).

б) Баллистические условия:

— вес пули (гранаты), начальная скорость и угол вылета равны значени-ям, указанным в таблицах стрельбы;

— температура заряда +15°С;

— форма пули (гранаты) соответствует установленному чертежу;

— высота мушки установлена по данным приведения оружия к нормальному бою, т. е. высоты (деления) прицела, соответствует табличным углам прицеливания.

в) Топографические условия:

— цель находится на горизонте оружия;

— боковой наклон оружия отсутствует.

При отклонении условий стрельбы от нормальных может возникнуть необходимость определения и учета поправок дальности и направления стрельбы.

С увеличением атмосферного давления плотность воздуха увеличивается, а вследствие этого увеличивается сила сопротивления воздуха и уменьшается дальность полета пули (гранаты). Наоборот, с уменьшением атмо-сферного давления плотность и сила сопротивления воздуха уменьшаются, а дальность полета пули увеличивается. При повышении местности на каждые 100 м атмосферное давление понижается в среднем на 9 мм.

При стрельбе из стрелкового оружия на равнинной местности поправки дальности на изменение атмосферного давления незначительные и не учитываются. В горных условиях при высоте местности над уровнем моря 2000 м и более эти поправки необходимо учитывать при стрельбе, руководствуясь правилами, указанными в наставлениях по стрелковому делу.

При повышении температуры плотность воздуха уменьшается, а вследствие этого уменьшается сила сопротивления воздуха и увеличивается дальность полета пули (гранаты). При повышении температуры порохового заряда увеличиваются скорость горения пороха, начальная скорость и дальность полета пули (гранаты).

При стрельбе в летних условиях поправки на изменение температуры воздуха и порохового заряда незначительные и практически не учитываются; при стрельбе зимой (в условиях низких температур) эти поправки необходимо учитывать, руководствуясь правилами, указанными в наставлениях по стрелковому делу.

При попутном ветре сила сопротивления воздуха уменьшается. Поэтому пуля полетит дальше, чем при безветрии.

При встречном ветре сила сопротивления воздуха увеличится и дальность полета пули уменьшится.

Продольный (попутный, встречный) ветер на полет пули оказывает не-значительное влияние, и в практике стрельбы из стрелкового оружия поправки на такой ветер не вводятся. При стрельбе из гранатометов поправки на сильный продольный ветер следует учитывать.

Боковой ветер оказывает давление на боковую поверхность пули и отклоняет ее в сторону от плоскости стрельбы в зависимости от его направления: ветер справа отклоняет пулю в левую сторону, ветер слева — в правую сторону.

Граната на активном участке полета (при работе реактивного двигателя) отклоняется в сторону, откуда дует ветер: при ветре справа — вправо, при ветре слева — влево. Такое явление объясняется тем, что боковой ветер поворачивает хвостовую часть гранаты в направлении ветра, а головную часть против ветра, и под действием реактивной силы, направленной вдоль оси, граната отклоняется от плоскости стрельбы в ту сторону, откуда дует ветер. На пассивном участке траектории граната отклоняется в сторону, куда дует ветер.

Боковой ветер оказывает значительное влияние, особенно на полет гранаты, и его необходимо учитывать при стрельбе из гранатометов и стрелкового оружия.

Ветер, дующий под острым углом к плоскости стрельбы, оказывает одновременно влияние и на изменение дальности полета пули, и на боковое ее отклонение.

Изменение влажности воздуха оказывает незначительное влияние на плотность воздуха и, следовательно, на дальность полета пули (гранаты), поэтому оно не учитывается при стрельбе.


ЯВЛЕНИЕ РАССЕИВАНИЯ И ЕГО ПРИЧИНЫ

При стрельбе из одного и того же оружия при самом тщательном соблюдении точности и однообразия производства выстрелов каждая пуля (граната) вследствие ряда случайных причин описывает свою траекторию и имеет свою точку падения (точку встречи), не совпадающую с другими, вследствие чего происходит разбрасывание пуль (гранат).

Явление разбрасывания пуль (гранат) при стрельбе из одного и того же оружия в практически одинаковых условиях называется естественным рассеиванием пуль (гранат) или рассеиванием траекторий.

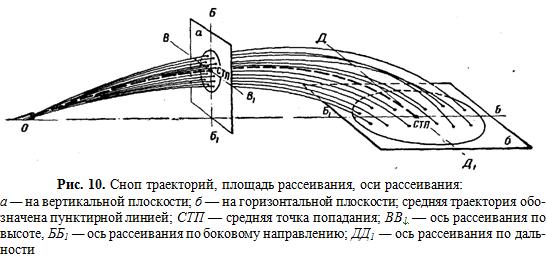

Совокупность траекторий пуль (гранат), полученных вследствие их естественного рассеивания, называется снопом траекторий (рис. 10). Траектория, проходящая в середине снопа траекторий, называется средней траекторией. Табличные и расчетные данные относятся к средней траектории.

Точка пересечения средней траектории с поверхностью цели (преграды) называется средней точкой попадания или центром рассеивания.

Площадь, на которой располагаются точки встречи (пробоины) пуль (гранат), полученные при пересечении снопа траекторий с какой-либо плоскостью, называется площадью рассеивания. Площадь рассеивания обычно имеет форму эллипса. При стрельбе из стрелкового оружия на близкие расстояния площадь рассеивания в вертикальной плоскости может иметь форму круга. Взаимно перпендикулярные линии, проведенные через центр рассеивания (среднюю точку попадания) так, чтобы одна из них совпадала с направлением стрельбы, называются осями рассеивания.

Кратчайшие расстояния от точек встречи (пробоин) до осей рассеивания называются отклонениями.

Причины, вызывающие рассеивание пуль (гранат), могут быть сведены в три группы:

  • причины, вызывающие разнообразие начальных скоростей;
  • причины, вызывающие разнообразие углов бросания и направления стрельбы;
  • причины, вызывающие разнообразие условий полета пули (гранаты)
.

Причинами, вызывающими разнообразие начальных скоростей, являются:

  • разнообразие в весе пороховых зарядов и пуль (гранат), в форме и размерах пуль (гранат) и гильз, в качестве пороха, в плотности заряжания и т. д., т. е. результат неточностей (допусков) при их изготовлении;
  • разнообразие температур зарядов, зависящее от температуры воздуха и неодинакового времени нахождения патрона (гранаты) в нагретом при стрельбе стволе;
  • разнообразие в степени нагрева и в качественном состоянии канала ствола
.

Эти причины ведут к колебанию в начальных скоростях, а следовательно, и в дальностях полета пуль (гранат), т. е. приводят к рассеиванию пуль (гранат) по дальности (высоте) и зависят в основном от боеприпасов и оружия.

Причинами, вызывающими разнообразие углов бросания и направления стрельбы, являются:

  • разнообразие в горизонтальной и вертикальной наводке оружия (ошибки в прицеливании);
  • разнообразие углов вылета и боковых смещений оружия, получаемое в результате неоднообразной изготовки к стрельбе, неустойчивого и неоднообразного удержания автоматического оружия, особенно во время стрельбы очередями, неправильного использования упоров и неплавного спуска курка;
  • угловые колебания ствола при стрельбе автоматическим огнем, возникающие вследствие движения и ударов подвижных частей и отдачи оружия.

Эти причины приводят к рассеиванию пуль (гранат) по боковому направлению и дальности (высоте), оказывают наибольшее влияние на величину площади рассеивания и в основном зависят от выучки стреляющего.

Причинами, вызывающими разнообразие условий полета пули (гранаты), являются:

  • разнообразие в атмосферных условиях, особенно в направлении и скорости ветра между выстрелами (очередями);
  • разнообразие в весе, форме и размерах пуль (гранат), приводящее к изменению величины силы сопротивления воздуха
.

Эти причины приводят к увеличению рассеивания по боковому направлению и по дальности (высоте) и в основном зависят от внешних условий стрельбы и от боеприпасов.

При каждом выстреле в разном сочетании действуют все три группы причин. Это приводит к тому, что полет каждой пули (гранаты) происходит по траектории, отличной от траекторий других пуль (гранат).

Устранить полностью причины, вызывающие рассеивание, а следовательно, устранить и само рассеивание невозможно. Однако, зная причины, от которых зависит рассеивание, можно уменьшить влияние каждой из них и тем самым уменьшить рассеивание или, как принято говорить, повысить кучность стрельбы.

Уменьшение рассеивания пуль (гранат) достигается отличной выучкой стреляющего, тщательной подготовкой оружия и боеприпасов к стрельбе, умелым применением правил стрельбы, правильной изготовкой к стрельбе, однообразной прикладкой, плавным спуском курка, устойчивым и однообразным удержанием оружия при стрельбе.

ВЕРОЯТНОСТЬ ПОПАДАНИЯ И ЕЕ ЗАВИСИМОСТЬ ОТ РАЗЛИЧНЫХ ПРИЧИН

Вследствие рассеивания пуль (гранат) и ошибок в подготовке стрельбы при выстреле можно попасть в цель или сделать промах. Возможность попасть в цель характеризуется вероятностью попадания.

Вероятностью попадания называется число, характеризующее степень возможности попадания в цель при данных условиях стрельбы.

Вероятность попадания изменяется от нуля до единицы, так как попадания могут появиться при всех выстрелах, или только при части их, или совсем не появиться. Вероятность попадания выражается обычно десятичной дробью или в процентах.

Для определения вероятности попадания необходимо в каждом отдельном случае найти ту часть площади рассеивания, которой будет накрыта цель, и на основании закона рассеивания подсчитать процент попаданий, приходящийся на площадь цели.

Величина вероятности попадания зависит:

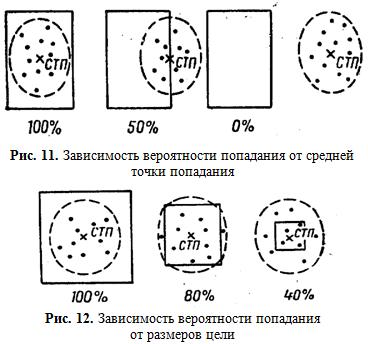

  • от положения средней точки попадания относительно центра цели (рис. 11); чем ближе средняя точка попадания к центру цели, тем более кучной частью площади рассеивания будет накрываться цель, тем больше вероятность попадания;
  • от размеров цели (рис. 12); при совпадении средней точки попадания с центром цели и при одних и тех же размерах площади рассеивания вероятность попадания тем больше, чем больше размеры цели;

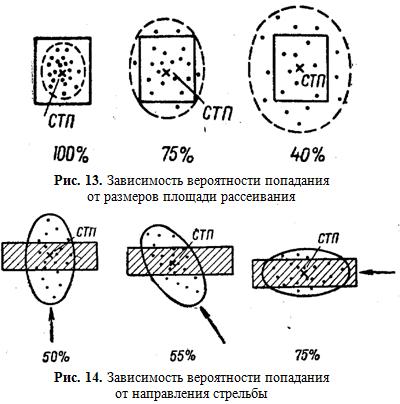

  • от размеров площади рассеивания (рис. 13); при одних и тех же размерах цели вероятность попадания тем больше, чем меньше площадь рассеивания; если рассеивание не выходит из пределов цели, то вероятность попадания будет равна 100%;
  • от направления стрельбы (рис. 14); если цель имеет большое протяжение по фронту и малое в глубину, то наибольшая вероятность попадания при стрельбе во фланг цели; если же цель глубокая, то наибольшая вероятность попадания при фронтальном обстреле цели.

Для увеличения вероятности попадания необходимо:

  • тщательно производить выверку прицельных приспособлений и приводить оружие к нормальному бою;
  • умело выбирать прицел и точку прицеливания, обеспечивающие совмещение средней точки попадания с серединой цели;
  • использовать для стрельбы моменты, когда цель наиболее уязвима (поднялась во весь рост, подставила свой фланг или борт и т. п.);
  • принимать меры к уменьшению действия причин, приводящих к рассеиванию пуль (гранат), и возможно точнее наводить оружие в цель.

УЧЕТ, ХРАНЕНИЕ И СБЕРЕЖЕНИЕ ОРУЖИЯ И БОЕПРИПАСОВ

Учет должен отражать наличие и обеспеченность организации вооружением и боеприпасами и позволять осуществлять действенный контроль за их сохранностью. Учету подлежит все вооружение и боеприпасы, имеющиеся в организации.

Учетными документами являются: книги, журналы, наряды, накладные, карточки, ведомости, акты и другие документы, на основании которых осуществляются приходно-расходные операции.

Необходимо вести следующую документацию:

  • книга учета вооружения и боеприпасов;
  • книга учета и закрепления вооружения;
  • ведомость расхода боеприпасов;
  • раздаточно-сдаточная ведомость (ведется на стрельбище и в тире);
  • карточка учета качественного состояния оружия;
  • карточка-заместитель;
  • журнал регистрации приходно-расходных и учетных документов;
  • накладная;
  • книга проверки наличия, учета и состояния вооружения и боеприпасов;
  • заявка на отпуск боеприпасов для боевой подготовки.


Кроме этих документов у дежурного должны быть:

  • книги выдачи и приема вооружения и специальных средств;
  • карточка-заместитель.

Учет вооружения и боеприпасов, находящихся в комнате для хранения оружия дежурной части также ведется в специальной книге.

Выдача личному составу закрепленного оружия и боеприпасов производится дежурным только на время несения службы, выполнения оперативных заданий и проведения занятий с разрешения начальника.

По окончании несения службы, выполнению мероприятий и занятий оружие и боеприпасы незамедлительно сдаются дежурному. Перед приемом и сдачей дежурства дежурный обязан проверить возврат вы-данных оружия и боеприпасов и о всех случаях задержки оружия и боеприпасов докладывать руководству для принятия мер.

За несвоевременную сдачу оружия после несения службы, выполнения оперативных заданий и после занятий должностные лица должны привлекаться к дисциплинарной ответственности.

Перечень должностных лиц, которым по службе необходимо постоянно иметь при себе оружие, объявляется приказом начальника.

Оружие сотрудникам для постоянного ношения выдается под их личную ответственность и хранится в индивидуальных сейфах или металлических шкафах.

При отсутствии надобности в оружии, выданном для постоянного ношения, а также при убытии в отпуск оно должно сдаваться на хранение на склад или дежурному, который учитывает его по книге.

Организация хранения вооружения и боеприпасов должна обеспечивать:

  • надежную сохранность и недоступность для посторонних лиц;
  • поддержание их качественного состояния;
  • удобство получения, выдачи, контроля, экстренного вывоза или эвакуации.

Для хранения оружия и боеприпасов в подразделениях отводится отдельная комната (помещение). Комната должна располагаться смежно с комнатой оперативного дежурного и иметь дверь, которая должна находиться под постоянным контролем оперативного дежурного. Дверь в комнату для хранения оружия должна быть обита листовой сталью и оборудована надежными замками. Входная дверь и окно выдачи должны быть оборудованы охранной сигнализацией с выводом на пульт централизованной охраны органа внутренних дел. В комнате для хранения оружия или рядом с ней размещаются средства пожаротушения. Влажность и температура должны обеспечивать сохранность качественного состояния вооружения и боеприпасов.

В инструкции оперативному дежурному подробно излагаются действия ответственных лиц во всех возможных случаях использования и хранения вооружения, связанных с родом деятельности подразделения. Инструкция утверждается начальником подразделения.

Внутри помещений и мест хранения вооружения вывешиваются описи. Кроме этого, в местах хранения (шкафах, пирамидах и т. д.) вывешиваются списки с фамилиями лиц, за которыми закреплено вооружение, находящееся в данном месте хранения, наименованием и номерами этого вооружения.

У каждой ячейки места хранения оружия крепится бирка с указанием его номера и фамилии лица, за которым оно закреплено.

При хранении автоматов и ручных пулеметов магазины должны быть отделены, курки спущены с боевого взвода, переводчики поставлены на предохранитель, откидные приклады — в походном положении.

Штыки автоматов хранятся в специальных гнездах или на крючках в шкафу, где хранятся автоматы. Магазины хранятся не снаряженными в одном шкафу с оружием. В этом же шкафу хранится индивидуальный комплект ЗИП к этому оружию. Боеприпасы, находящиеся в подразделении, хранятся отдельно от оружия в запирающихся на замок металлических шкафах или шкатулках.

Шкафы с боеприпасами опечатываются печатью ответственного за вооружение и сдаются под охрану дежурному.

Патроны хранятся в герметичной укупорке и без надобности не вскрываются.

Пистолетные и автоматные патроны боевого комплекта, предназначенные для несения службы, хранятся в специально подготовленных колодочках, уложенных в металлические шкафы: к автоматам — отдельно от других патронов и оружия, к пистолетам — вместе с оружием.

На колодочках наклеиваются ярлыки с порядковым номером ячейки и номером оружия лица, за которым закреплены патроны и оружие.

Ключи от шкафов, шкатулок, опечатанных печатью начальника подразделения, находятся у дежурного. Второй экземпляр ключей находится в пенале и хранится в металлическом шкафу начальника подразделения.

Ответственным за вооружение и дежурным по подразделениям категорически запрещается нарушать установленный порядок приема-передачи вооружения и боеприпасов, ключей от помещений и шкафов.




Все материалы раздела «Стрелковый спорт»


Последние новости

06.09.2019
Хоккейный портал Shayboo: что нужно для того, чтобы воспитать чемпиона?
24.07.2019
Где купить качественную автомобильную электронику в Алматы?
14.06.2019
Страхование спортсменов от несчастных случаев июнь 2019
07.06.2019
Использование гормона роста в спорте
06.05.2019
Уле Гуннар Сульшер: «Игроки «МЮ» не должны гнаться за деньгами»

Навигация

Студия красоты Жуан Жуан - салон красоты около м. Пролетарская, м. Марксистская и м. Таганская / Juan Juan Salon
Реклама

Статистика
  • Яндекс цитирования

© 2004—2019 Все права защищены и охраняются законом. Любое извлечение информации с сайта запрещено без письменного согласия правообладателя.
